Question Forum Téléphonie : Branchement RJ45 sur prise téléphonique

Invité

Bonjour à tous.

En rénovation complète d'une pièce, je souhaite y installer une prise RJ45 pour y brancher ma box.

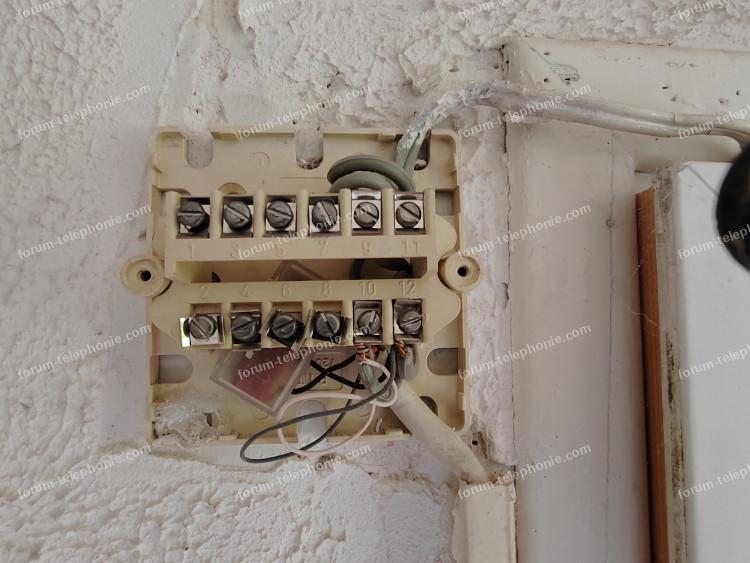

Actuellement, 2 gros fils de cuivre arrivent en aérien et sont branchés sur un boitier intérieur, voir photo, d'où partent mes 2 fils blancs et gris vers ma prise gigogne.
Dois-je garder ce vieux boitier, dans lequel par ailleurs FT a installé un composant, visible sur la photo, et comment raccorder ma future prise Ethernet ?
Merci de votre aide.

Pour agrandir l'image, cliquez dessus.

07 juin 2025 à 14:55

Réponse 1 d'un contributeur du forum-téléphonie

Branchement RJ45 sur prise téléphonique

Invité

Bonjour,
Il s'agit d'une ligne téléphonique traditionnelle aérienne.
On ne voit pas bien, mais le composant est très certainement un dispositif anti-surtension.
Avez-vous la fibre ou êtes-vous toujours en ADSL ?

14 juin 2025 à 19:05

Réponse 2 d'un contributeur du forum-téléphonie

Branchement RJ45 sur prise téléphonique

calm2
Membre inscrit

27 messages

Bonjour,
Normalement pour la téléphonie, la prise utilisée est un RJ11 (prise à 4 plots)
Et il existe quantité de prises murales RJ11, comme vous voulez le faire.
Le câblage dans ce cas est simple: les 2 fils que vous avez sur votre prise actuelle vont sur les 2 contacts du centre de la prise.
http://www.forum-telephonie.com/images/temp/rj11.png

Néanmoins, vous pouvez aussi utiliser une prise RJ45 (mais qui entrera sur la prise RJ11 de votre box, les prises RJ45 de celle-ci étant pour le réseau Ethernet).
Dans ce cas aussi, les 2 fils que vous avez sur votre prise actuelle vont sur les 2 contacts du centre de la prise.
http://www.forum-telephonie.com/images/temp/rj45.png

Le composant que vous avez dans votre prise actuelle peut (et bien souvent avec l'ADSL) être supprimé. Il servait à France Telecom pour exécuter des tests de ligne distants. Lorsqu'il commence à être défaillant, il créé de sacrés perturbations au niveau de la téléphonie ou de la connexion internet.
Vous ne passez pas avec la fibre ?

13 septembre 2025 à 08:53
