Question Forum Téléphonie : Alimentation sonnerie téléphone mural


Invité
invité
Bonjour.

Je souhaiterais utiliser la sonnerie de mon téléphone mural pour ma porte d’entrée.

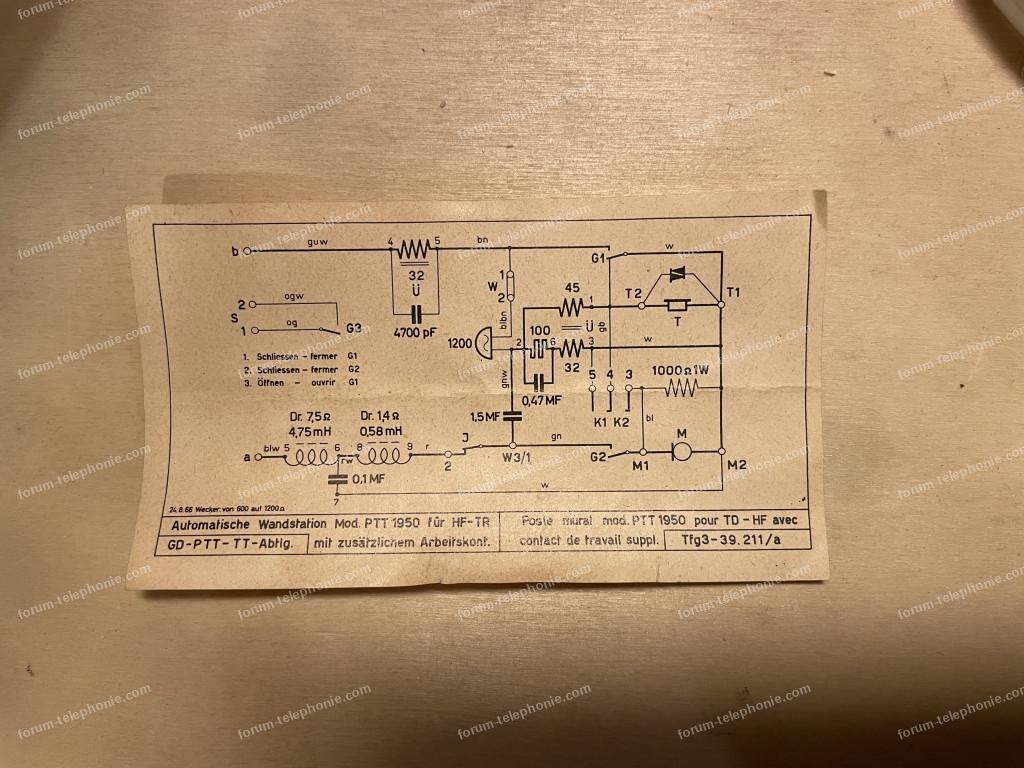

Arrivez-vous à me dire où brancher une alimentation (si possible en courant continu) sur le schéma électrique ci-dessous ?
Merci beaucoup.

Pour agrandir les images, cliquez dessus.
148039c7 bd39 4c66 b72c 21ae9e041ab1.jpegc07f4562 513d 42ca bad4 4722b8930f50.jpeg37cb9f1b f377 470a 9d09 8f5936238b1e.jpeg

17 novembre 2022 à 13:29
Réponse 1 d'un contributeur du forum téléphonie

Alimentation sonnerie téléphone mural

Berod
Membre inscrit
Berod
77 messages
Bonjour.
Pour faire sonner cet appareil :
50 - 60 volts alternatif entre "a" et "b" (pas tension continue).
attention, ne pas décrocher le combiné pendant la sonnerie sous peine de détruire des composants du téléphone.
Ou alors retirer le strapp entre W1 et W2 et se brancher entre W2 et "a"
Cordialement.

25 novembre 2022 à 20:44
